鋰渣超細(xì)粉的粉磨

       鋰渣也叫碳酸鋰渣，是鋰輝石經(jīng)過1150度~1300度高溫煅燒后再用硫酸法提取的碳酸鋰熟料經(jīng)滲濾浸洗滌后排出的殘?jiān)Ｓ捎谒荽?，顆粒粗，并含有殘余硫酸，對混凝土凝結(jié)時(shí)間延長幅度達(dá)5小時(shí)以上等弊端，導(dǎo)致純酸法渣未能在混凝土行業(yè)使用受到部份限制。許多烘磨鋰渣粉廠因此看到了商機(jī)，通過對鋰渣超細(xì)粉的粉磨使其能夠更好的用作混凝土摻合材料，并能在同等級混凝土中節(jié)約5％-30％的水泥用量，綜合利用廢棄鋰渣資源的同時(shí)，還能降低混凝土生產(chǎn)成本。那么，烘磨鋰渣粉廠鋰渣超細(xì)粉的粉磨用什么設(shè)備？今天由鋰渣立磨廠家桂林鴻程為您詳細(xì)介紹。

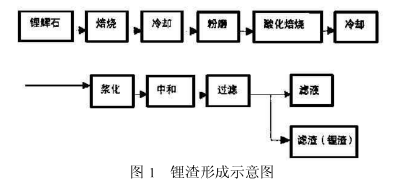

       鋰渣的形成過程和成分：生產(chǎn)一噸鋰鹽時(shí)大約排出8～10噸酸法鋰渣，酸法鋰渣外觀呈土黃色，在自然干燥下含有一定水分，烘干后呈粉末狀，顆粒較小，具有較大內(nèi)比表面積的多孔結(jié)構(gòu)，對水有較大吸附能力。酸法鋰渣包括以下wt％的原料：Loss4-12％，SiO240-70％，Al2O312-22％，SO33-10％，余量為不可避免的雜質(zhì)，總質(zhì)量百分含量之和為100％，酸法鋰渣與純凈水按質(zhì)量比1：1的比例混合后pH值為5-8。所述雜質(zhì)包括CaO、MgO、Fe2O3、K2O、Na2O等不可避免的雜質(zhì)，其中SiO2、Al2O3多以以無定性形式存在，且有活性。堿法鋰渣是采用堿法提取氫氧化鋰后的殘?jiān)?，即將石灰石磨?xì)后與鋰輝礦按比例混合，經(jīng)回轉(zhuǎn)窯煅燒，再經(jīng)水萃細(xì)磨、浸出過濾提取氫氧化鋰后產(chǎn)生的濾渣，該堿法鋰渣與純凈水按1：1重量比例混合后pH值為10-14。堿法鋰渣包括以下wt％的原料：CaO40-70％，Loss含量在5％-30％，余量為雜質(zhì)，總質(zhì)量百分含量之和為100％。所述雜質(zhì)包括Si、Al、Fe，Mg等不可避免的雜質(zhì)。

       鋰渣超細(xì)粉的粉磨的制備方法，包括以下步驟：按比例稱取各原料，然后將酸法鋰渣和堿法鋰渣混合，混合后于120-600℃的條件下進(jìn)行烘干，再通過鋰渣立磨進(jìn)行磨細(xì)至比表面積400-1000m2/kg，該新型鋰渣粉與純凈水按1：1重量比例混合后pH值為9-13即可。該鋰渣粉用于混凝土摻合料，對混凝土性能無害，以質(zhì)量百分含量計(jì)，替代5-30％水泥，減少水泥的加入量。當(dāng)鋰渣部分替代水泥后，相對減少了體系中的C3A和Ca(OH)2的含量，從而降低了鈣礬石的生成；細(xì)小的鋰渣粉體摻入混凝土的密實(shí)度和抗?jié)B性比較優(yōu)異，有效地抑制了硫酸鹽侵蝕膨脹，造成摻鋰渣的混凝土抗硫酸鹽能力增強(qiáng)，更節(jié)約了生產(chǎn)成本。

       烘磨鋰渣粉廠經(jīng)濟(jì)效益為：(一)、合理利用酸法鋰渣和堿法鋰渣，對保護(hù)環(huán)境、節(jié)約資源、能源具有重要的意義。(二)、可解決酸法鋰渣內(nèi)殘酸的問題、修復(fù)酸法鋰渣顆粒表面孔洞及內(nèi)比表面積大導(dǎo)致的空隙。(三)、每立方混凝土中約含有300公斤的水泥，在我們進(jìn)一步的研究發(fā)現(xiàn)，鋰渣粉作為摻合料制得的混凝土具有良好的抗凍融循環(huán)、硫酸鹽侵蝕和抗碳化能力。摻鋰渣10％的混凝土凍融200次后質(zhì)量損失率為1.25％；具有良好的抗凍融性能，抗凍融循環(huán)超過D200等級，當(dāng)摻25％鋰渣的混凝土的抗凍融循環(huán)等級達(dá)D175，這是因?yàn)殇囋w粒細(xì)小，其平均粒徑遠(yuǎn)小于水泥顆粒平均粒徑，它們填充于水泥顆粒之間，形成的水泥石更加密實(shí)，避免形成連通的孔隙，提高了混凝土的抗?jié)B性，使得水分子不易滲入混凝土內(nèi)部，對混凝土的抗凍融循環(huán)有利；混凝土經(jīng)硫酸鹽侵蝕+干濕交替循環(huán)荷載30次復(fù)合作用，抗硫酸鹽侵蝕系數(shù)為1.04，具有良好抗硫酸鹽侵蝕性能；28d碳化深度僅為10.4mm，具有良好的抗碳化性能。說明用鋰渣作摻合料制備的混凝土具有良好的耐久性。

       HLM系列鋰渣立磨是桂林鴻程生產(chǎn)的鋰渣超細(xì)粉的粉磨設(shè)備，在烘磨鋰渣粉廠中得到了廣泛的應(yīng)用和良好的口碑。鋰渣立磨集烘干、粉磨、分級、輸送為一體，對于高水分的鋰渣超細(xì)粉的粉磨可以邊烘干邊粉磨，既利用了粉磨系統(tǒng)本身的熱能，達(dá)到了節(jié)能效果，又能生產(chǎn)高比表面積的鋰渣超細(xì)粉。每利用1t鋰渣，可為烘磨鋰渣粉廠獲得經(jīng)濟(jì)效益120元以上，如果您也有建設(shè)烘磨鋰渣粉廠計(jì)劃投產(chǎn)鋰渣超細(xì)粉的粉磨項(xiàng)目，歡迎給我們來電索取設(shè)備方案，聯(lián)系電話：18878317066 蔣工。
